Istio服务网格实践指南 学习笔记-Istio架构

Istio服务网格实践指南 学习笔记-Istio架构

閱讀本文約花費: 14 (分鐘)

这幅图中描述了以下内容:

1.Istio 可以在虚拟机和容器中运行

2.Istio 的组成

Pilot:服务发现、流量管理 Mixer:访问控制、遥测 Citadel:终端用户认证、流量加密

3.Service mesh 关注的方面

可观察性 安全性 可运维性

4.Istio 是可定制可扩展的,组建是可拔插的

5.Istio 作为控制平面,在每个服务中注入一个 Envoy 代理以 Sidecar 形式运行来拦截所有进出服务的流量,同时对流量加以控制

6.应用程序应该关注于业务逻辑(这才能生钱),非功能性需求交给 Service Mesh

为什么要使用Istio

Istio 提供一种简单的方式来为已部署的服务建立网络,该网络具有负载均衡、服务间认证、监控等功能,而不需要对服务的代码做任何改动。想要让服务支持 Istio,只需要在您的环境中部署一个特殊的 sidecar 代理,使用 Istio 控制平面功能配置和管理代理,拦截微服务之间的所有网络通信:

1.HTTP、gRPC、WebSocket 和 TCP 流量的自动负载均衡。

2.通过丰富的路由规则、重试、故障转移和故障注入,可以对流量行为进行细粒度控制。

3.可插入的策略层和配置 API,支持访问控制、速率限制和配额。

4.对出入集群入口和出口中所有流量的自动度量指标、日志记录和跟踪。

5.通过强大的基于身份的验证和授权,在集群中实现安全的服务间通信。 Istio 旨在实现可扩展性,满足各种部署需求。

Istio核心功能

流量管理

通过简单的规则配置和流量路由,您可以控制服务之间的流量和 API 调用。Istio 简化了断路器、超时和重试等服务级别属性的配置,并且可以轻松设置 A/B测试、金丝雀部署和基于百分比的流量分割的分阶段部署等重要任务。

通过更好地了解您的流量和开箱即用的故障恢复功能,您可以在问题出现之前先发现问题,使调用更可靠,并且使您的网络更加强大——无论您面临什么条件。

安全

Istio 的安全功能使开发人员可以专注于应用程序级别的安全性。Istio 提供底层安全通信信道,并大规模管理服务通信的认证、授权和加密。使用Istio,服务通信在默认情况下是安全的,它允许您跨多种协议和运行时一致地实施策略——所有这些都很少或根本不需要应用程序更改。

虽然 Istio 与平台无关,但将其与 Kubernetes(或基础架构)网络策略结合使用,其优势会更大,包括在网络和应用层保护 pod 间或服务间通信的能力。

可观察性

Istio 强大的跟踪、监控和日志记录可让您深入了解服务网格部署。通过 Istio 的监控功能,可以真正了解服务性能如何影响上游和下游的功能,而其自定义仪表板可以提供对所有服务性能的可视性,并让您了解该性能如何影响您的其他进程。

Istio 的 Mixer 组件负责策略控制和遥测收集。它提供后端抽象和中介,将 Istio 的其余部分与各个基础架构后端的实现细节隔离开来,并为运维提供对网格和基础架构后端之间所有交互的细粒度控制。

所有这些功能可以让您可以更有效地设置、监控和实施服务上的 SLO。当然,最重要的是,您可以快速有效地检测和修复问题。

平台支持

Istio 是独立于平台的,旨在运行在各种环境中,包括跨云、内部部署、Kubernetes、Mesos 等。您可以在 Kubernetes 上部署 Istio 或具有 Consul 的 Nomad 上部署。Istio 目前支持:

1.在 Kubernetes 上部署的服务

2.使用 Consul 注册的服务

3.在虚拟机上部署的服务Istio架构

Istio 服务网格逻辑上分为数据平面和控制平面。

数据平面由一组以 sidecar 方式部署的智能代理(Envoy)组成。这些代理可以调节和控制微服务及 Mixer 之间所有的网络通信。

控制平面负责管理和配置代理来路由流量。此外控制平面配置 Mixer 以实施策略和收集遥测数据。

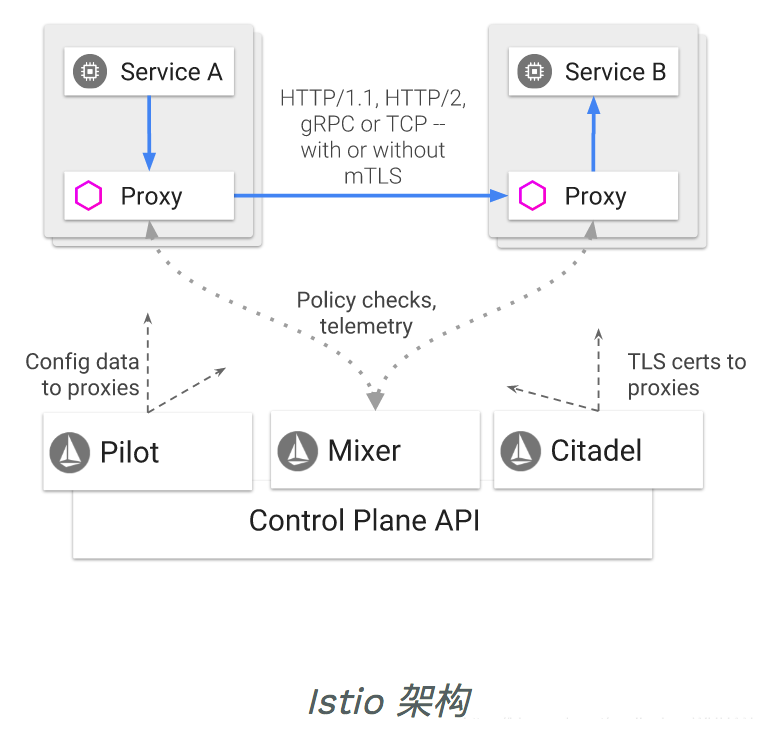

下图显示了构成每个面板的不同组件:

EnvoyIstio 使用 Envoy 代理的扩展版本,Envoy 是以 C++ 开发的高性能代理,用于调解服务网格中所有服务的所有入站和出站流量。Envoy 的许多内置功能被 istio 发扬光大,例如:

动态服务发现

负载均衡

TLS 终止

HTTP/2 & gRPC 代理

熔断器

健康检查、基于百分比流量拆分的灰度发布

故障注入

丰富的度量指标

Envoy 被部署为 sidecar,和对应服务在同一个 Kubernetes pod 中。这允许 Istio 将大量关于流量行为的信号作为属性提取出来,而这些属性又可以在 Mixer 中用于执行策略决策,并发送给监控系统,以提供整个网格行为的信息。

Sidecar 代理模型还可以将 Istio 的功能添加到现有部署中,而无需重新构建或重写代码。可以阅读更多来了解为什么我们在设计目标中选择这种方式。

Mixer

Mixer 是一个独立于平台的组件,负责在服务网格上执行访问控制和使用策略,并从 Envoy 代理和其他服务收集遥测数据。代理提取请求级属性,发送到 Mixer 进行评估。有关属性提取和策略评估的更多信息,请参见 Mixer 配置。

Mixer 中包括一个灵活的插件模型,使其能够接入到各种主机环境和基础设施后端,从这些细节中抽象出 Envoy 代理和 Istio 管理的服务。

Pilot

Pilot 为 Envoy sidecar 提供服务发现功能,为智能路由(例如 A/B 测试、金丝雀部署等)和弹性(超时、重试、熔断器等)提供流量管理功能。它将控制流量行为的高级路由规则转换为特定于 Envoy 的配置,并在运行时将它们传播到 sidecar。

Pilot 将平台特定的服务发现机制抽象化并将其合成为符合 Envoy 数据平面 API 的任何 sidecar 都可以使用的标准格式。这种松散耦合使得 Istio 能够在多种环境下运行(例如,Kubernetes、Consul、Nomad),同时保持用于流量管理的相同操作界面。

Citadel

Citadel 通过内置身份和凭证管理可以提供强大的服务间和最终用户身份验证。可用于升级服务网格中未加密的流量,并为运维人员提供基于服务标识而不是网络控制的强制执行策略的能力。从 0.5 版本开始,Istio 支持基于角色的访问控制,以控制谁可以访问您的服务。

Istio设计目标

Istio 的架构设计中有几个关键目标,这些目标对于使系统能够应对大规模流量和高性能地服务处理至关重要。

最大化透明度:若想 Istio 被采纳,应该让运维和开发人员只需付出很少的代价就可以从中受益。为此,Istio 将自身自动注入到服务间所有的网络路径中。Istio 使用 sidecar 代理来捕获流量,并且在尽可能的地方自动编程网络层,以路由流量通过这些代理,而无需对已部署的应用程序代码进行任何改动。在 Kubernetes中,代理被注入到 pod 中,通过编写 iptables 规则来捕获流量。注入 sidecar 代理到 pod 中并且修改路由规则后,Istio 就能够调解所有流量。这个原则也适用于性能。当将 Istio 应用于部署时,运维人员可以发现,为提供这些功能而增加的资源开销是很小的。所有组件和 API 在设计时都必须考虑性能和规模。

增量:随着运维人员和开发人员越来越依赖 Istio 提供的功能,系统必然和他们的需求一起成长。虽然我们期望继续自己添加新功能,但是我们预计最大的需求是扩展策略系统,集成其他策略和控制来源,并将网格行为信号传播到其他系统进行分析。策略运行时支持标准扩展机制以便插入到其他服务中。此外,它允许扩展词汇表,以允许基于网格生成的新信号来执行策略。

可移植性:使用 Istio 的生态系统将在很多维度上有差异。Istio 必须能够以最少的代价运行在任何云或预置环境中。将基于 Istio 的服务移植到新环境应该是轻而易举的,而使用 Istio 将一个服务同时部署到多个环境中也是可行的(例如,在多个云上进行冗余部署)。

策略一致性:在服务间的 API 调用中,策略的应用使得可以对网格间行为进行全面的控制,但对于无需在 API 级别表达的资源来说,对资源应用策略也同样重要。例如,将配额应用到 ML 训练任务消耗的 CPU 数量上,比将配额应用到启动这个工作的调用上更为有用。因此,策略系统作为独特的服务来维护,具有自己的 API,而不是将其放到代理/sidecar 中,这容许服务根据需要直接与其集成。

Sidecar 模式

Sidecar 模式是 Istio 服务网格采用的模式,在服务网格出现之前该模式就一直存在,尤其是当微服务出现后开始盛行

什么是 Sidecar 模式

将应用程序的功能划分为单独的进程可以被视为 Sidecar 模式。Sidecar 设计模式允许你为应用程序添加许多功能,而无需额外第三方组件的配置和代码。

就如 Sidecar 连接着摩托车一样,类似地在软件架构中, Sidecar 应用是连接到父应用并且为其扩展或者增强功能。Sidecar 应用与主应用程序松散耦合。

让我用一个例子解释一下。想象一下假如你有6个微服务相互通信以确定一个包裹的成本。

每个微服务都需要具有可观察性、监控、日志记录、配置、断路器等功能。所有这些功能都是根据一些行业标准的第三方库在每个微服务中实现的。

但再想一想,这不是多余吗?它不会增加应用程序的整体复杂性吗?如果你的应用程序是用不同的语言编写时会发生什么——如何合并那些特定用于 .Net、Java、Python 等语言的第三方库。

使用 Sidecar 模式的优势

1.通过抽象出与功能相关的共同基础设施到一个不同层降低了微服务代码的复杂度。

2.因为你不再需要编写相同的第三方组件配置文件和代码,所以能够降低微服务架构中的代码重复度。

3.降低应用程序代码和底层平台的耦合度。

Sidecar 模式如何工作

Sidecar 是容器应用模式的一种,也是在 Service Mesh 中发扬光大的一种模式,详见 Service Mesh 架构解析,其中详细描述了节点代理和 Sidecar 模式的 Service Mesh 架构。

使用 Sidecar 模式部署服务网格时,无需在节点上运行代理(因此您不需要基础结构的协作),但是集群中将运行多个相同的 Sidecar 副本。从另一个角度看:我可以为一组微服务部署到一个服务网格中,你也可以部署一个有特定实现的服务网格。在 Sidecar 部署方式中,你会为每个应用的容器部署一个伴生容器。Sidecar 接管进出应用容器的所有流量。在 Kubernetes 的 Pod 中,在原有的应用容器旁边运行一个 Sidecar 容器,可以理解为两个容器共享存储、网络等资源,可以广义的将这个注入了 Sidecar 容器的 Pod 理解为一台主机,两个容器共享主机资源。

例如下图 SOFAMesh & SOFA MOSN—基于Istio构建的用于应对大规模流量的Service Mesh解决方案的架构图中描述的,MOSN 作为 Sidecar 的方式和应用运行在同一个 Pod 中,拦截所有进出应用容器的流量,SOFAMesh 兼容 Istio,其中使用 Go 语言开发的 SOFAMosn 替换了 Envoy。
